Hvordan sikres sikker og stabil drift af 0,6/1KV hovedkredsløbsstrømkabel til frekvensomformer?

Sådan vælger du korrekt 0,6/1KV hovedkredsløbskabel til frekvensomformer

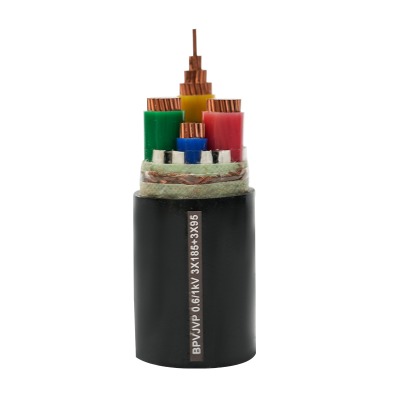

Vælger 0,6/1KV hovedkredsløbsstrømkabel til frekvensomformere kræver omfattende overvejelse af flere nøglefaktorer for at sikre driftssikkerhed. For det første bør kablets tværsnitsareal bestemmes ud fra frekvensomformerens mærkestrøm, typisk valgt som 1,2-1,5 gange den langsigtede tilladte strømbærende kapacitet for at undgå kabeloverophedning og ældning på grund af overbelastning. For det andet skal man være opmærksom på kablets isoleringsmateriale; da frekvensomformere genererer harmoniske under drift, foretrækkes tværbundet polyethylen (XLPE) isolering, som modstår højfrekvent pulsspænding. Dette materiale modstår effektivt ældning af elektrisk stress og forlænger levetiden. I mellemtiden er kablets afskærmningsstruktur afgørende - kobbertapeindpakning kombineret med kobbertrådsfletning anbefales til kompositafskærmning, hvilket reducerer elektromagnetisk interferens til omgivende udstyr. Ydermere bør kappemateriale vælges baseret på installationsmiljøet: polyethylenkapper med god vandbestandighed til fugtige områder og flammehæmmende polyvinylchloridkapper til højtemperaturmiljøer.

Nøglepunkter for bøjningsbehandling under installation af 0,6/1KV frekvensomformerkabel

Korrekt bøjningsbehandling under installationen påvirker direkte ydeevnen og levetiden af 0,6/1KV frekvensomformerkabler. Bøjningsradius skal nøje følge produktspecifikationerne: generelt bør bøjningsradius for enkeltlederkabler ikke være mindre end 15 gange kablets ydre diameter, og flerlederkabler ikke mindre end 12 gange. For små bøjningsradier kan beskadige isolering og afskærmningslag, endda forårsage kortslutninger. Til rette vinklede bøjninger bør der anvendes dedikerede rørbukkere for at undgå hårde stød eller tvungen bøjning, hvilket forhindrer lederdeformation eller revner i kappen. Ved føring af kabler gennem rør skal der ved røråbninger monteres beskyttelsesmanchetter for at forhindre skarpe kanter i at ridse kabeloverfladen. Ydermere bør kabler ikke strammes for meget under fastgørelse; en vis mængde ekspansionsmargin bør reserveres for at imødekomme termisk ekspansion og sammentrækning fra temperaturændringer, hvilket reducerer mekaniske belastningsskader.

Jordingsspecifikationer for afskærmningslag af 0,6/1KV hovedkredsløbskabel

Korrekt jording af afskærmningslaget i 0,6/1KV hovedkredsløbskabler er afgørende for at undertrykke elektromagnetisk interferens, hvilket kræver streng overholdelse af relevante standarder. Single-ended jording, hvor kun den ene ende af afskærmningslaget er pålideligt jordet og den anden venstre flydende, er mest almindelig. Denne metode er velegnet til kabler under 50 meter og undgår effektivt inducerede strømme i afskærmningslaget. For kabler over 50 meter anbefales dobbelt-ende jordforbindelse med potentialudligningsforbindelser i midten for at forhindre strømcirkulation fra jordpotentialforskelle. Jordingsklemmer skal være kobber for at sikre tæt kontakt med afskærmningslaget, og jordingsmodstand skal kontrolleres under 4 ohm. Derudover bør tværsnitsarealet af afskærmningslagets jordledning ikke være mindre end 1,5 kvadratmillimeter, lagt uafhængigt for at undgå at dele et jordingslegeme med strømledninger, hvilket forhindrer interferens med signaltransmission. Efter jording skal forbindelser pakkes ind med isoleringstape for at forhindre fugtinduceret oxidation.

Temperaturtilpasningsmetoder for 0,6/1KV frekvensomformerkabel i forskellige miljøer

0,6/1KV frekvensomformerkabler kræver temperaturspecifikke tilpasningsforanstaltninger i forskellige miljøer for at sikre stabil drift. På steder med omgivelsestemperaturer på over 40°C, såsom metallurgiske værksteder, bør der anvendes kabler med en temperaturklassificering på 90°C eller højere med passende øgede tværsnitsarealer for at kompensere for reduceret strømbærende kapacitet ved høje temperaturer. I miljøer med lav temperatur (under -15°C) er kuldebestandige kabler med kappe med god sejhed ved lav temperatur nødvendige for at forhindre sprøde revner; forvarmning ved stuetemperatur før installation er også påkrævet. Til miljøer med olie eller kemisk korrosion, såsom kemiske anlæg, bør der vælges specielle kappede kabler, der er modstandsdygtige over for olie og kemikalier, med regelmæssige kappeintegritetstjek. Ved direkte nedgravning under jorden bør der lægges sandlag omkring kabler for at isolere urenheder i jorden med advarselsskilte for at forhindre ydre mekanisk skade.

Registrering og vurderingsmetoder for almindelige fejl i 0,6/1KV frekvensomformerkabel

Rettidig og nøjagtig detektering af fejl i 0,6/1KV frekvensomformerkabler er afgørende for hurtig operationel genopretning. I tilfælde af udløsning eller overbelastning skal et infrarødt termometer først måle kabeloverfladetemperaturen; lokal overophedning kan indikere løse lederforbindelser eller utilstrækkeligt tværsnit, hvilket kræver efterspænding eller kabeludskiftning. For isolationsfejl kan et megohmmeter måle isolationsmodstand - værdier under 0,5 megohm indikerer ældning eller fugt, hvilket nødvendiggør fugtkildeidentifikation, tørring eller udskiftning i alvorlige tilfælde. Mistænkte skærmlagsfejl kan kontrolleres via konduktivitetstest; et ødelagt skjold øger elektromagnetisk interferens, hvilket kræver gentilslutning og korrekt jording. Derudover skal der udføres visuelle inspektioner for kappeskader eller udsatte ledere med hurtige reparationer for at forhindre fejleskalering.
